友诚新能源

CCS1车辆插头

DSIEC3j-EV500LP

产品应用：

详细介绍

产品特点

1. 充电插头符合SAE J1772-2016 标准

2. 插拔力＜ 100N

3. 防护等级 IP55（耦合状态）

4. 冷却介质：使用绝缘冷却液，泄漏后不会出现绝缘故障或短路的风险。浸入式冷却结构，冷却液直接接触电缆导体和端子，并流入直流引脚的接触区域。冷却性能优异，充电电缆组件更轻。

机械性能

1. 机械寿命：空载拔插＞10000次

2. 抗冲击力：可承受1米高度跌落与5000N碾压力

电气性能

1. 额定工作电流：500A Max （持续）

2. 额定电压： 1000V DC Max

3. 绝缘电阻：＞1000MΩ（DC1000V）常温环境

4. 端子温升：＜50K

5. 耐压：3000VAC/1min

材料应用

1. 外壳材料：热塑性塑料，阻燃等级UL94V-0

2. 插套：铜合金，表面镀银

3.线缆外被材质：TPU

环境温度

1. 工作环境温度：-30℃～+50℃

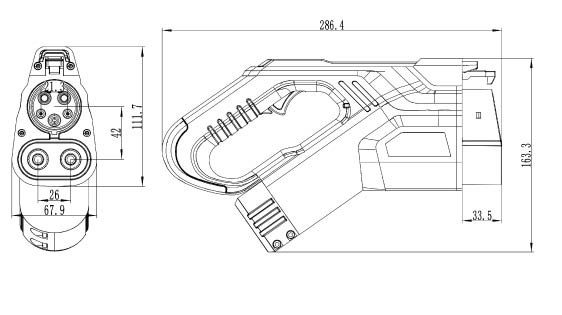

产品选型与标准配线

型号	额定电流	线缆规格
DSIEC3j-EV500LP	500A	2 X 35mm² (Cooled) + 1 X 25mm² + P2(3 X 0.75mm²) + 4 X 0.75mm²
