两芯 6mm 塑胶连接器
配线范围：16mm2-35mm2
产品应用：

 应用     APPLICATION

主要应用于电动汽车 PDU、电池包。



特点     CHARACTERISTIC

安装简单，连接可靠、拆卸方便。使用塑胶外壳，成本低，产量高。

内置高压互锁功能，拥有两级联动互锁结构，有限保护汽车高压电路。

多种防呆键位可以选择。







机械特性

配线范围：16mm2-35mm2

压接方式：六面冷压接

安装方式：螺丝锁紧
插拔寿命：＞150次

电气特性

额定电压： 1000V DC

额定电流：135A(Max)

绝缘阻抗：＞500MΩ

耐电压：3000V AC

温升：≤50K
屏蔽效果：360°屏蔽

环境性能

防护等级：IP67

工作温度：-40℃至125℃



详细介绍

产品选型表


线径 / 键位             A            B            C               D            E 备注
16mm2 DH1-2P6-A16 DH1-2P6-B16 DH1-2P6-C16 DH1-2P6-D16 DH1-2P6-E16 插头
M6螺丝 DH1-2R6-AM6 DH1-2R6-BM6 DH1-2R6-CM6 DH1-2R6-DM6 DH1-2R6-EM6 插座
25mm2 DH1-2P6-A25 DH1-2P6-B25 DH1-2P6-C25 DH1-2P6-D25 DH1-2P6-E25 插头
M6螺丝 DH1-2R6-AM6 DH1-2R6-BM6 DH1-2R6-CM6 DH1-2R6-DM6 DH1-2R6-EM6 插座
35mm2 DH1-2P6-A35 DH1-2P6-B35 DH1-2P6-C35 DH1-2P6-D35 DH1-2P6-D35 插头
M6螺丝 DH1-2R6-AM6 DH1-2R6-BM6 DH1-2R6-CM6 DH1-2R6-DM6 DH1-2R6-EM6 插座

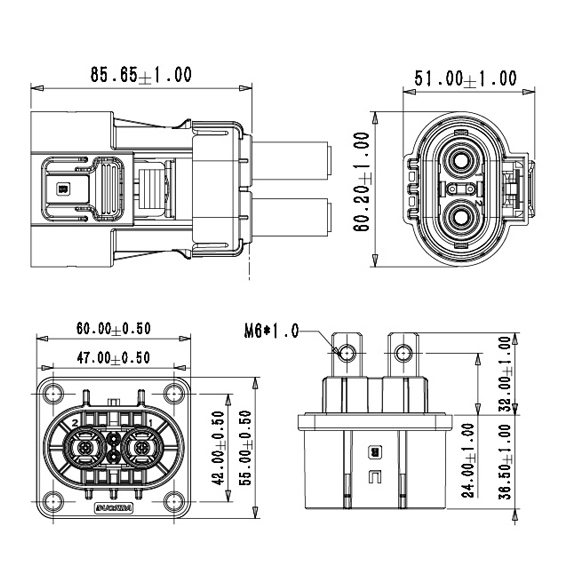

产品选型与标准配线
